Розрахунок навантаження на фундамент: формули та приклади
Онлайн-калькулятор дає цифри без пояснень — і більшість забудовників не розуміє, чому ширина стрічки повинна бути 600 мм, а не 400. Правильний розрахунок фундаменту — це три послідовних кроки: визначити навантаження від будинку, перевірити несучу здатність ґрунту, і вивести розміри конструкції. Нижче — формули та числові приклади для стрічки, плити і паль.
Крок 1: розрахунок навантаження від будинку на фундамент
Сумарне навантаження складається з постійних і тимчасових навантажень. Для приватного будинку враховують:
- Власна вага конструкцій (стіни, перекриття, дах, фундамент).
- Корисне навантаження — меблі, люди, обладнання (нормативно 150–200 кг/м²).
- Снігове навантаження на покрівлю — для більшості регіонів України 100–160 кг/м² горизонтальної проекції.
Орієнтовна питома вага конструкцій (кг/м² площі поверху):
| Тип конструкції | Питома вага (кг/м²) |
|---|---|
| Цегляні стіни 380 мм | 600–700 |
| Стіни з газоблоку 300 мм | 150–200 |
| Каркасні стіни 150 мм | 50–80 |
| Залізобетонне перекриття 200 мм | 480–500 |
| Дерев'яне перекриття | 100–150 |
| Покрівля (метал + крокви) | 40–80 |
Приклад: двоповерховий будинок 10x10 м з газоблоку, залізобетонними перекриттями та металевою покрівлею.
- Стіни: периметр 40 м × висота 6 м × 0,3 м товщина × 700 кг/м³ = 50 400 кг
- Перекриття 2 шт.: 2 × 100 м² × 490 кг/м² = 98 000 кг
- Покрівля: 120 м² × 60 кг/м² = 7 200 кг
- Корисне навантаження (1 поверх): 100 м² × 150 кг/м² = 15 000 кг
- Сніг: 100 м² × 120 кг/м² = 12 000 кг
- Разом: ~183 000 кг (183 тонни)
Крок 2: несуча здатність ґрунту та необхідна площа підошви
Несуча здатність ґрунту — це максимальний тиск, який він витримує без значного осідання. Для розрахунку використовують нормативні значення:
| Тип ґрунту | Несуча здатність (кг/см²) |
|---|---|
| Великий пісок, гравій | 3,0–5,0 |
| Середній пісок | 2,0–3,0 |
| Дрібний пісок | 1,0–2,0 |
| Супісок | 1,5–2,5 |
| Твердий суглинок | 1,5–3,0 |
| М'який суглинок | 0,5–1,5 |
| Тверда глина | 2,0–4,0 |
| М'яка глина | 0,5–1,0 |
| Торф, насипний ґрунт | менше 0,5 |
Формула мінімальної площі підошви фундаменту:
S = N / R, де S — площа підошви (см²), N — повне навантаження (кг), R — несуча здатність ґрунту (кг/см²).
Приклад: для нашого будинку (183 000 кг) на суглинку (R = 2,0 кг/см²):
S = 183 000 / 2,0 = 91 500 см² = 9,15 м²
Периметр несучих стін будинку 10x10 м (зовнішні + одна внутрішня): ~46 м = 4 600 см.
Мінімальна ширина підошви стрічки: 91 500 / 4 600 = 19,9 см → приймаємо 400 мм (з урахуванням коефіцієнта запасу 1,3–1,5).

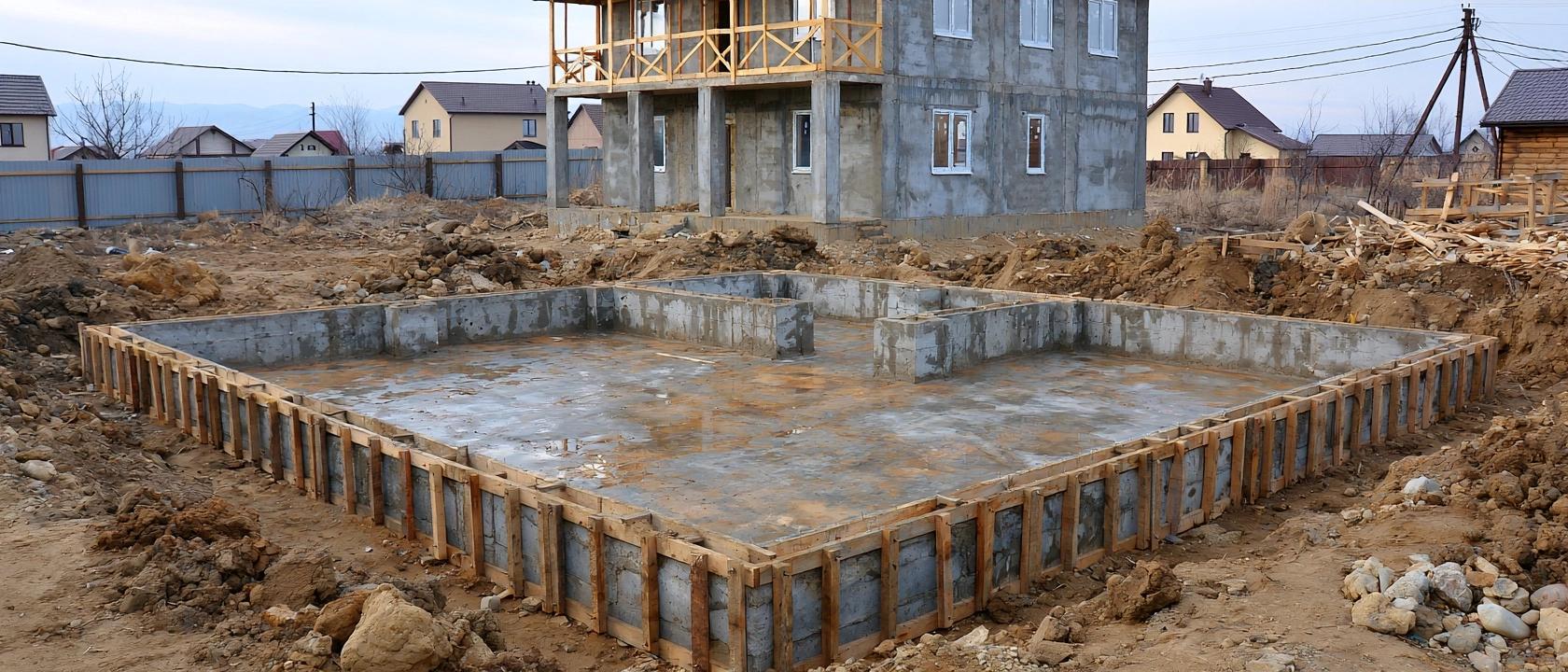

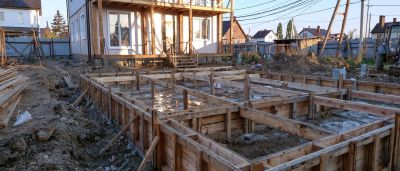

Крок 3: розрахунок ширини та глибини стрічкового фундаменту
Розрахункова ширина — мінімум, але не менше товщини стіни. Для несучих стін з газоблоку 300 мм — стрічка не вужча 300 мм; фактично беруть 400–600 мм з урахуванням зручності монтажу опалубки та армування.
Глибина стрічки залежить від типу ґрунту:
- Непучинистий ґрунт (пісок, гравій): мінімальна конструктивна глибина 0,5 м.
- Пучинистий ґрунт (суглинок, глина): підошва нижче рівня промерзання. Для Київської обл. — 1,2–1,4 м, Харківської — 1,4–1,6 м.
- Слабкий ґрунт: заглиблення до щільного несучого шару або перехід на плиту / палі.
Об'єм бетону для стрічки 10x10 м (периметр 46 м), ширина 0,5 м, глибина 1,2 м:
V = 46 × 0,5 × 1,2 = 27,6 м³ бетону
При вартості бетону В20 (М250) — 2 500–3 000 грн/м³: матеріал коштуватиме 69 000–83 000 грн.

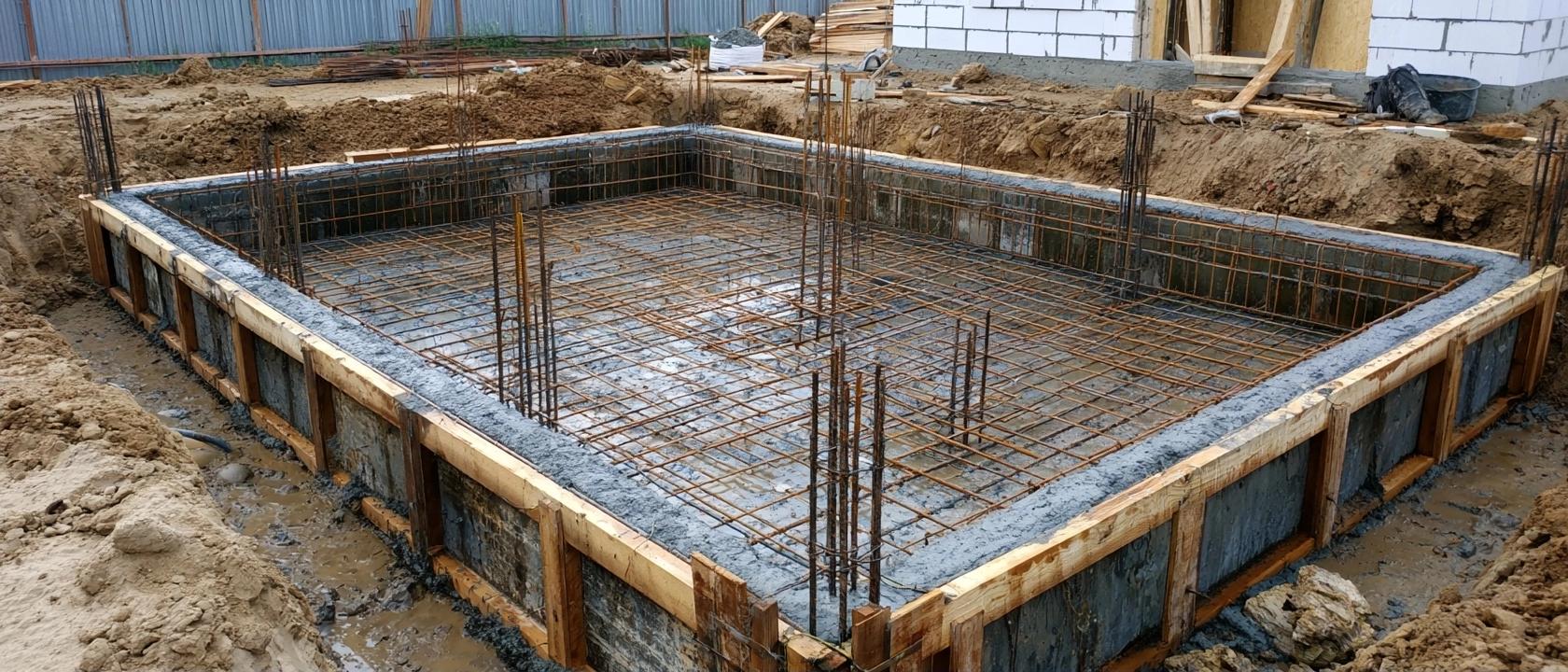

Крок 4: розрахунок армування стрічкового фундаменту
Армування стрічки складається з поздовжніх стрижнів і поперечних хомутів. Розраховують за ДСТУ і нормами ДБН В.2.1-10.
Поздовжня арматура:
- Мінімальний відсоток армування від перетину стрічки: 0,1% (2 стрижні по 2 стержні).
- Для стрічки 500×1200 мм: площа перетину = 600 см². Мінімум: 600 × 0,001 = 0,6 см² → 4 стрижні Ø12 мм (площа 4 × 1,13 = 4,52 см²) — з великим запасом.
- Практично для будинків до 3 поверхів: 4 стрижні Ø12–14 мм (А400) — достатньо.
Кількість арматури для прикладу:
- Поздовжня: 4 стрижні × 46 м = 184 м. Вага 1 м Ø12 мм = 0,888 кг. Разом: 184 × 0,888 ≈ 163 кг.
- Хомути Ø8 мм через 300 мм: кількість = 46000 / 300 = 154 шт. Периметр хомута при стрічці 500×1200 мм ≈ 3,4 м. Загальна довжина: 154 × 3,4 = 524 м → вага: 524 × 0,395 ≈ 207 кг.
- Разом арматури: ~370 кг при ціні 25–30 грн/кг = 9 250–11 100 грн.

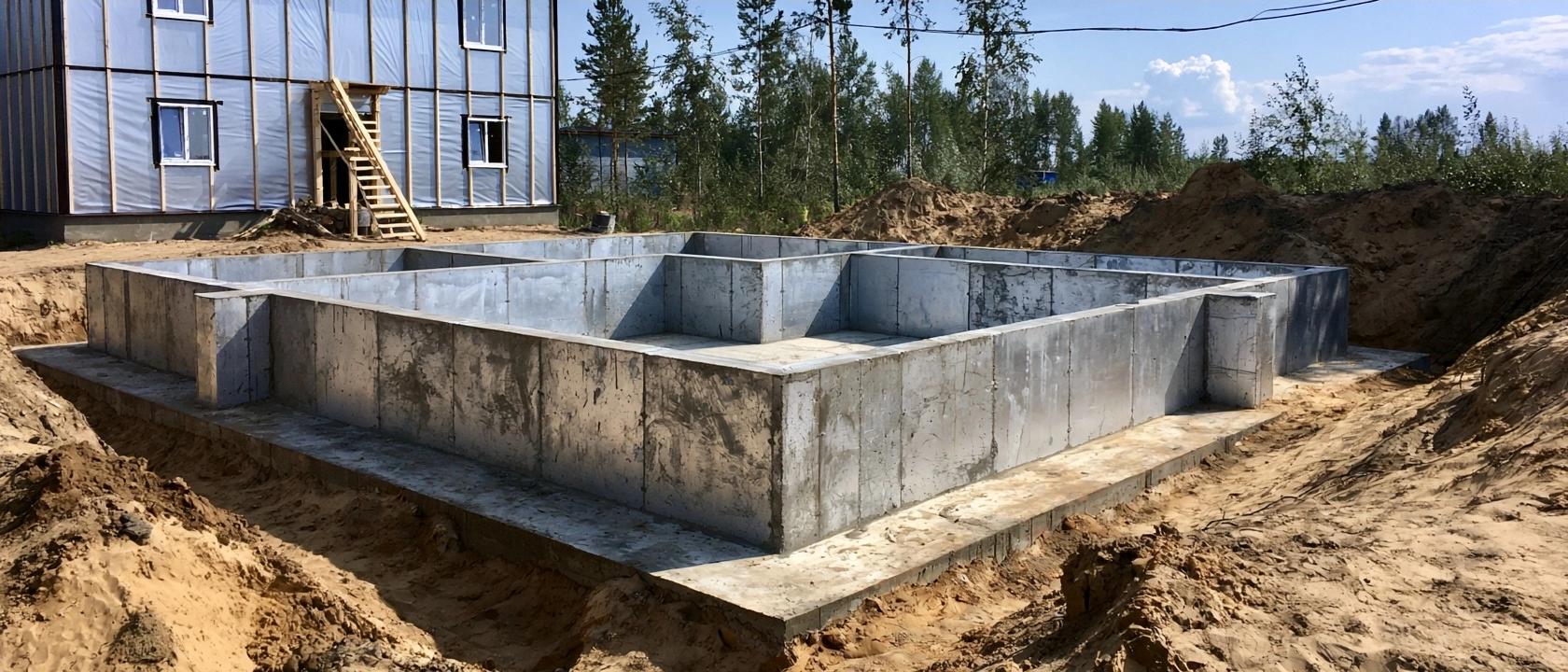

Розрахунок плитного фундаменту: товщина та об'єм бетону
Для плитного фундаменту розрахунок товщини ведуть з умови згину від реактивного тиску ґрунту. Спрощено: товщина плити в мм = 1/10 від максимального прольоту між стінами.
Для будинку 10x10 м максимальний проліт — 10 м = 10 000 мм.
Мінімальна товщина плити: 10 000 / 10 = 1 000 мм — явно завелика. Спрощена формула не підходить для великих прольотів; за ДБН приймають мінімум 200–250 мм для одноповерхового будинку та розраховують армування на вигин детально.
Практичні значення для приватного будівництва:
| Поверховість будинку | Товщина плити | Об'єм бетону (10x10 м) | Арматура (орієнтовно) |
|---|---|---|---|
| 1 поверх (каркас) | 150–200 мм | 15–20 м³ | 1 200–1 600 кг |
| 1 поверх (цегла, газоблок) | 200–250 мм | 20–25 м³ | 1 600–2 000 кг |
| 2 поверхи (газоблок) | 250–300 мм | 25–30 м³ | 2 000–2 500 кг |
| 2 поверхи (цегла) | 300–350 мм | 30–35 м³ | 2 500–3 000 кг |
При ціні бетону В20 — 2 700 грн/м³ і арматури — 28 грн/кг: плита для газоблокового будинку 10x10 м у 2 поверхи обійдеться в матеріали:
- Бетон: 27,5 м³ × 2 700 = 74 250 грн
- Арматура: 2 250 кг × 28 = 63 000 грн
- Разом матеріали: ~137 250 грн
Розрахунок фундаменту на гвинтових палях
Для пального фундаменту розраховують кількість та крок паль виходячи з навантаження і несучої здатності однієї палі.
Несуча здатність гвинтової палі залежить від діаметра і довжини:
| Діаметр палі | Несуча здатність | Рекомендоване навантаження |
|---|---|---|
| 76 мм | 1 500–2 000 кг | до 1 500 кг/палю |
| 89 мм | 2 000–3 000 кг | до 2 500 кг/палю |
| 108 мм | 4 000–6 000 кг | до 4 500 кг/палю |
| 133 мм | 6 000–9 000 кг | до 7 000 кг/палю |
Формула кількості паль: n = N / Fпалі, де N — повне навантаження (кг), Fпалі — розрахункова несуча здатність палі (кг).
Приклад: каркасний будинок 10x10 м (N = 70 000 кг), палі Ø108 мм (F = 4 500 кг):
n = 70 000 / 4 500 = 15,6 → беремо 16 паль.
Крок паль по периметру: 46 м / 16 = 2,875 м → приймаємо крок 2,5 м (з округленням і додатковими палями в кутах).
Типові помилки при розрахунку фундаменту
Найчастіші прорахунки, які призводять до проблем з фундаментом:
- Не враховують вагу самого фундаменту. Бетонна стрічка або плита важить 2 000–10 000 кг — і це теж навантаження на ґрунт. Для точного розрахунку вага фундаменту додається до навантаження від будинку.
- Беруть завищену несучу здатність ґрунту без геології. На ділянці може бути суглинок з фактичним R = 0,8 кг/см², а по таблиці беруть 2,5. Різниця в ширині підошви — двократна. Геологічне вишукування коштує 8 000–15 000 грн і окупається стократно.
- Забувають про нерівномірний розподіл навантаження. Кутові ділянки стрічки несуть більше навантаження від перетину стін. У розрахунках для великих будинків (понад 150 м²) рекомендований запас 20–30%.
- Плутають навантаження і тиск. Тиск на ґрунт (кг/см²) = загальне навантаження / площа підошви. Ширину стрічки розраховують з тиску, а не з навантаження напряму.
- Не перевіряють осідання. Навіть якщо тиск в межах норми, на м'яких ґрунтах будинок може осісти на 10–30 мм нерівномірно. Для таких ґрунтів перевіряють осідання за окремою методикою (ДСТУ Б В.2.1-2).
Для будинків площею до 150 м² спрощений розрахунок за наведеними формулами дає достатню точність. Для більших будівель або складних ґрунтів — замовляйте проект у ліцензованого конструктора: вартість розрахунку фундаменту 5 000–15 000 грн, а ціна помилки — у десятки разів більше.
