Фундамент для каркасного будинку: який вибрати та розрахунок
Каркасний будинок важить у 5–8 разів менше за цегляний такого ж розміру. Це кардинально змінює підхід до фундаменту: потужна заглиблена стрічка тут надлишкова, а гвинтові палі або дрібнозаглиблена плита часто виявляються оптимальним рішенням. Але є нюанс — легка конструкція легше здіймається вітром, тому фундамент для каркасного будинку повинен надійно утримувати будівлю знизу, а не лише тримати її вагу зверху.
Чому каркасний будинок — особливий випадок для фундаменту
Стандартний каркасний будинок площею 100 м² у два поверхи важить 40 000–70 000 кг. Для порівняння: аналогічний цегляний будинок — 250 000–350 000 кг. Тобто питоме навантаження на ґрунт від каркасного будинку — 0,4–0,7 кг/см², тоді як від цегляного — 2,5–3,5 кг/см².
Що це означає на практиці:
- Навіть середній піщаний ґрунт (несуча здатність 1,5–2 кг/см²) витримує каркасний будинок з великим запасом.
- Дрібнозаглиблені фундаменти, які неприйнятні для важких будинків, для каркасу є нормою.
- Головна задача фундаменту — не "витримати вагу", а "утримати від підйому" при вітрових навантаженнях і силах морозного здимання.
Саме тому для каркасних будинків так часто застосовують гвинтові палі та стовпчасті фундаменти — вони дешевші, але потребують надійного кріплення до обв'язки.

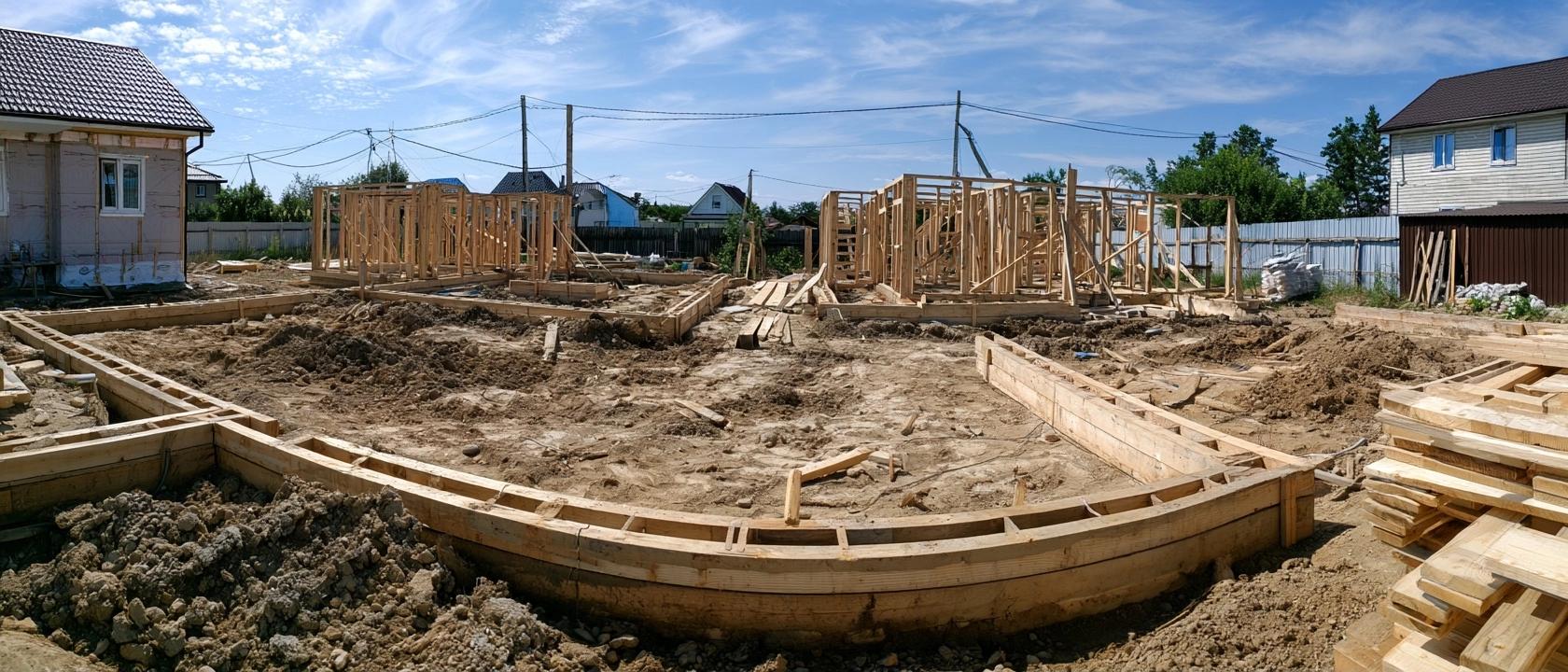

Стрічковий фундамент для каркасного будинку: коли він виправданий
Класична монолітна стрічка для каркасного будинку — надлишок у більшості випадків, але є три сценарії, коли без неї не обійтись:
- Планується підвал або цокольний поверх (гараж, котельня, комора).
- Ґрунт сильнопучинистий і потрібне заглиблення нижче промерзання.
- Будинок на схилі з перепадом рівня більше 0,5 м.
Для каркасного будинку без підвалу оптимальна дрібнозаглиблена стрічка — глибиною 0,4–0,6 м на непучинистих ґрунтах або 0,6–0,8 м на суглинку з обов'язковим утепленням відмостки.
Ширина стрічки для каркасу — мінімум 300 мм, оптимально 400 мм. Армування спрощене: 2 стрижні діаметром 10–12 мм у верхньому і нижньому поясі, хомути 8 мм через 300–400 мм.
| Тип стрічки | Глибина | Умови застосування | Вартість (будинок 8x10 м) |
|---|---|---|---|
| Заглиблена | 1,2–1,5 м | Пучинистий ґрунт, підвал | 90 000–150 000 грн |
| Дрібнозаглиблена | 0,4–0,7 м | Пісок, супісок, ненасичений суглинок | 45 000–80 000 грн |
| Незаглиблена (лента на ПГС) | 0,1–0,2 м | Піщані непучинисті ґрунти, 1 поверх | 25 000–45 000 грн |
Гвинтові палі: найпопулярніший фундамент для каркасу в Україні
Гвинтові сталеві палі — фактичний стандарт для каркасних будинків на пучинистих ґрунтах. Їх закручують нижче рівня промерзання (1,5–2 м для більшості регіонів України), і вони передають навантаження на щільний ґрунт, не реагуючи на сезонні здимання.
Параметри паль для каркасного будинку:
- Діаметр стовбура: 76–108 мм (для будинку 80–150 м² — 108 мм).
- Крок паль: 2–2,5 м по периметру і під несучими стінами.
- Кількість паль для будинку 8x10 м: 16–24 штуки.
- Несуча здатність однієї палі діаметром 108 мм: 4 000–6 000 кг.
Обв'язка паль для каркасного будинку — дерев'яний брус 150x150 мм або 200x150 мм, або металевий швелер. Брус прикручують до паль анкерними болтами — це і є ключовий вузол утримання від підйому.
Головний мінус гвинтових паль — корозія. Палі з товщиною стінки менше 4 мм у вологих ґрунтах служать 20–30 років. Для збільшення строку служби до 50+ років — палі з антикорозійним покриттям або з товщиною стінки 5–6 мм.
Вартість фундаменту на гвинтових палях для будинку 8x10 м в Україні (2025 рік): 35 000–65 000 грн (матеріали + монтаж).
Плитний фундамент: коли він виграє для каркасного будинку
Монолітна плита або утеплена шведська плита (УШП) для каркасного будинку має специфічні переваги:
- Тепла підлога першого поверху інтегрована в плиту — не потрібен окремий пиріг підлоги.
- На слабких або торф'яних ґрунтах плита "плаває" — ризик нерівномірного осідання мінімальний.
- Ідеальна горизонтальна поверхня для монтажу каркасних панелей.
Для каркасного будинку товщина плити може бути меншою, ніж для важкого: достатньо 150–200 мм (проти 200–250 мм для цегляного). Армування — одношарова сітка діаметром 12 мм з кроком 200x200 мм.
УШП для каркасного будинку 8x10 м у 2025 році: 200 000–300 000 грн. Дорого, але включає утеплення та теплу підлогу, що для каркасного будинку з активним енергозбереженням окупається за 5–8 років.
Стовпчастий фундамент: бюджетний варіант і його обмеження
Стовпчастий фундамент (стовпи з бетону або блоків під кутами і несучими вузлами) — найдешевший варіант. Для господарських каркасних будівель (гаражі, сарай, альтанка) він цілком достатній.
Для житлового каркасного будинку стовпчастий фундамент має критичний недолік: відсутній цоколь, і підпільний простір продувається взимку — підлога першого поверху холодна. Крім того, стовпи на пучинистому ґрунті "гуляють" нерівномірно, і будинок перекошується.
Де стовпчастий виправданий:
- Господарські будівлі і тераси, що не опалюються.
- Тимчасові каркасні споруди.
- Непучинистий піщаний ґрунт і невисоке УГВ (нижче 1,5 м від поверхні).
Порівняльна таблиця фундаментів для каркасного будинку
| Тип фундаменту | Вартість (8x10 м) | Термін монтажу | Підходить для | Основний ризик |
|---|---|---|---|---|
| Гвинтові палі + брус | 35 000–65 000 грн | 1–2 дні | Більшість ґрунтів | Корозія через 20–30 р. |
| Дрібнозаглиблена стрічка | 45 000–80 000 грн | 2–3 тижні | Пісок, супісок | Здимання на глині |
| Заглиблена стрічка | 90 000–150 000 грн | 3–4 тижні | Будь-який ґрунт, підвал | Надлишковий для каркасу |
| УШП | 200 000–300 000 грн | 1–2 тижні | Слабкі ґрунти, тепла підлога | Висока початкова вартість |
| Стовпчастий | 15 000–30 000 грн | 3–5 днів | Нежитлові будівлі, пісок | Продування підлоги |
Розрахунок навантаження каркасного будинку на фундамент
Щоб вибрати фундамент правильно, треба знати фактичне навантаження. Для каркасного будинку орієнтуйтеся на такі цифри:
- Власна вага каркасу з обшивкою: 120–180 кг/м² загальної площі.
- Снігове навантаження на покрівлю: для центру України — 140 кг/м² проекції покрівлі.
- Корисне навантаження на поверхи: 150–200 кг/м² по нормам.
Приклад для будинку 8x10 м, 2 поверхи (160 м² загальна площа):
- Власна вага: 160 м² x 150 кг/м² = 24 000 кг
- Корисне навантаження: 80 м² x 180 кг/м² = 14 400 кг (тільки 1 поверх, 2-й включено в власну вагу)
- Сніг: 80 м² x 120 кг = 9 600 кг (проекція покрівлі)
- Разом: близько 48 000 кг
Периметр несучих стін будинку 8x10 м — 36 м. Навантаження на 1 м стрічки або пального ряду: 48 000 / 36 = 1 333 кг/м. Для гвинтових паль з кроком 2 м: 1 333 x 2 = 2 666 кг на палю — це вдвічі менше несучої здатності палі 108 мм. Запас є.
Типові помилки при виборі фундаменту для каркасного будинку
Більшість помилок пов'язані з двома крайнощами — або надто дешево, або надто потужно:
- Гвинтові палі без обв'язки брусом. Металева обв'язка (швелер) дешевша, але пружинить і передає вібрацію на конструкцію. Дерев'яний брус 150x150 мм — правильний варіант для каркасу.
- Недооцінка морозного здимання. Стовпи або незаглиблена стрічка на суглинку без утеплення відмостки кожну зиму рухаються на 3–10 см. За 5 сезонів — деформація обв'язки і перекіс дверних коробок.
- Економія на кріпленні до фундаменту. Каркасний будинок при вітрі 25 м/с отримує підйомну силу 1 000–2 000 кг. Якщо брус просто лежить на палях без анкерних болтів — будинок зрушить.
- Заглиблена стрічка замість паль "для надійності". Надлишкові витрати 60 000–80 000 грн без жодного конструктивного виграшу для легкого каркасного будинку.
- Початок будівництва без геодезичного знімання. На ділянках з перепадом рельєфу більше 30 см потрібне нівелювання — інакше обв'язка виявиться нерівною.
