Пристінний дренаж фундаменту: коли потрібен і як зробити
Пристінний дренаж фундаменту — система перфорованих труб, укладених по периметру будинку безпосередньо біля підошви фундаменту. Вона перехоплює воду ще до того, як та встигає накопичитися і почати тиснути на гідроізоляцію або фільтруватися у підвал. На відміну від загального осушення ділянки, пристінний дренаж вирішує конкретно проблему підвалу і захищає фундамент навіть там, де УГВ сезонно піднімається вище підошви.
Коли пристінний дренаж необхідний
- Рівень ґрунтових вод навесні або після дощів піднімається вище підлоги підвалу
- Підвал або льох підтоплюється навіть при наявній зовнішній гідроізоляції
- Ділянка знаходиться в низині або близько до річки/водойми
- Ґрунт — водонепроникна глина, яка не пропускає воду вглиб, і вода стоїть біля фундаменту
- Планується або вже зроблена зовнішня гідроізоляція фундаменту — дренаж є її обов'язковим доповненням
Без дренажу навіть найякісніша гідроізоляція може не впоратися з постійним гідростатичним тиском підземних вод. Пристінний дренаж знімає цей тиск — він відводить воду до того, як вона досягне стіни.
Схема пристінного дренажу: конструктивні елементи
Класична схема пристінного дренажу складається з:
- Дренажна труба діаметром 110 мм з перфорацією і геотекстильним фільтром-панчохою — укладається по периметру будинку на рівні підошви фундаменту або на 30–50 см нижче

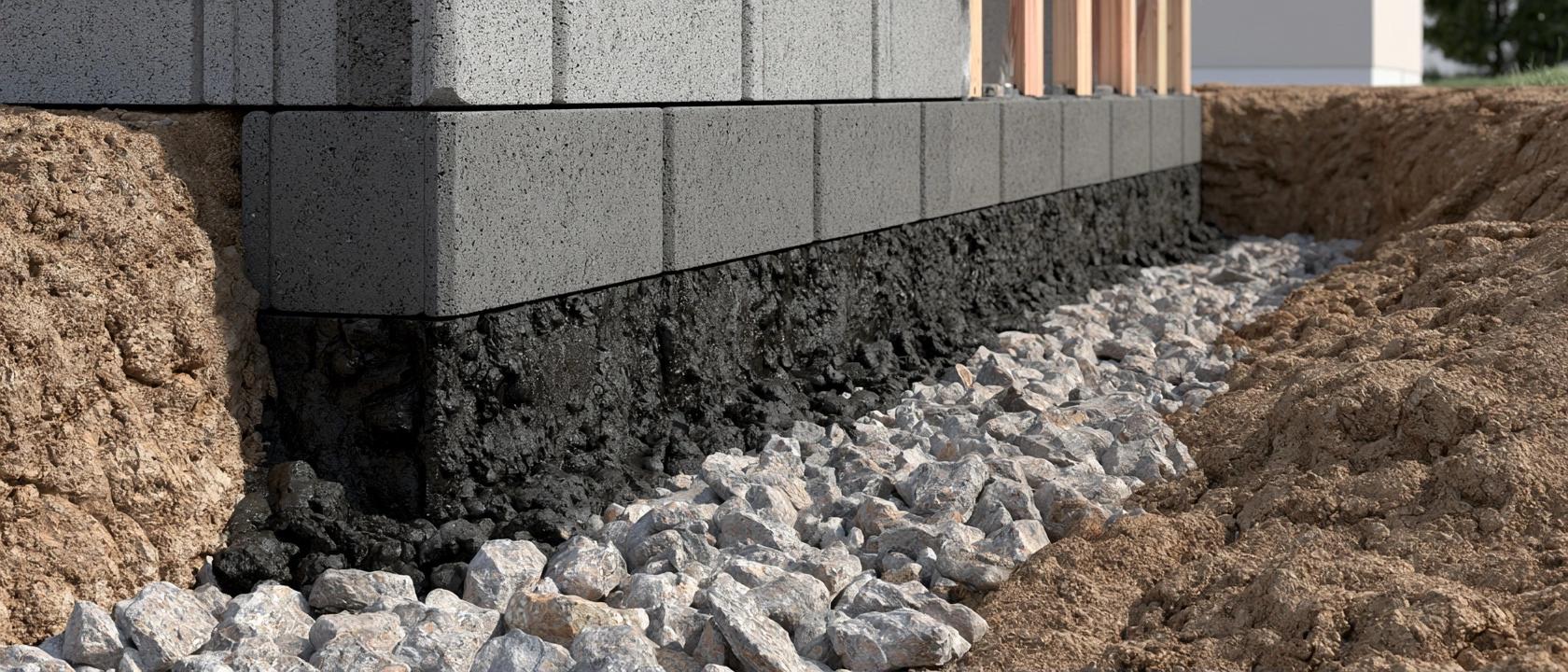

- Щебенева подушка — 15–20 см під трубою і 20–30 см над нею (фракція 20–40 мм, бажано гранітний)
- Геотекстиль — огортає всю щебеневу засипку, запобігає замуленню дренажу ґрунтом. Без геотекстилю щебінь заростає глиною за 5–7 років
- Дренажна мембрана поверх гідроізоляції стіни — спрямовує воду зі стіни вниз до труби
- Оглядові колодязі на кутах будинку — для ревізії і промивки системи
- Накопичувальний або скидний колодязь — кінцева точка збору води. Звідси воду відкачують насосом або вона відводиться самопливом за межі ділянки
| Елемент | Специфікація | Ціна (матеріал) |
|---|---|---|
| Дренажна труба з геотекстилем | Ø110 мм, з ялинкою, пог.м | 65–90 грн/пог.м |
| Щебінь гранітний 20–40 | 0,3–0,4 м³ на 1 пог.м | 600–900 грн/т |
| Геотекстиль 200 г/м² | 2–2,5 м на 1 пог.м траншеї | 15–25 грн/м² |
| Дренажна мембрана профільована | на висоту стіни підвалу | 100–160 грн/м² |
| Оглядовий колодязь Ø315 | 4 шт. на будинок 10×10 м | 800–1 500 грн/шт. |
| Накопичувальний колодязь Ø600–1000 | 1 шт. | 5 000–20 000 грн |
Глибина укладання пристінного дренажу
Дренажну трубу кладуть на 30–50 см нижче підошви фундаменту або на рівні підошви, якщо УГВ не виходить вище цього рівня. Логіка проста: труба повинна перехоплювати воду до того, як вона дійде до фундаменту.
- Якщо підвал має глибину 2 м від поверхні землі і підошва фундаменту на позначці −2,3 м — труба укладається на позначці −2,5–2,6 м
- При дуже глибокому УГВ (нижче 3 м) — глибина укладання мінімально конструктивна, 0,5–0,7 м від підошви фундаменту
- На схилах — дренажна труба укладається з нагірного боку вище будинку, щоб перехопити потоки ще до їх наближення до фундаменту
Ухил труби — 2–3 мм на пог.м у бік накопичувального колодязя. Без ухилу вода застоюється в трубі і не відводиться.
Покрокова технологія монтажу пристінного дренажу

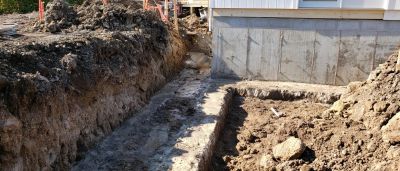

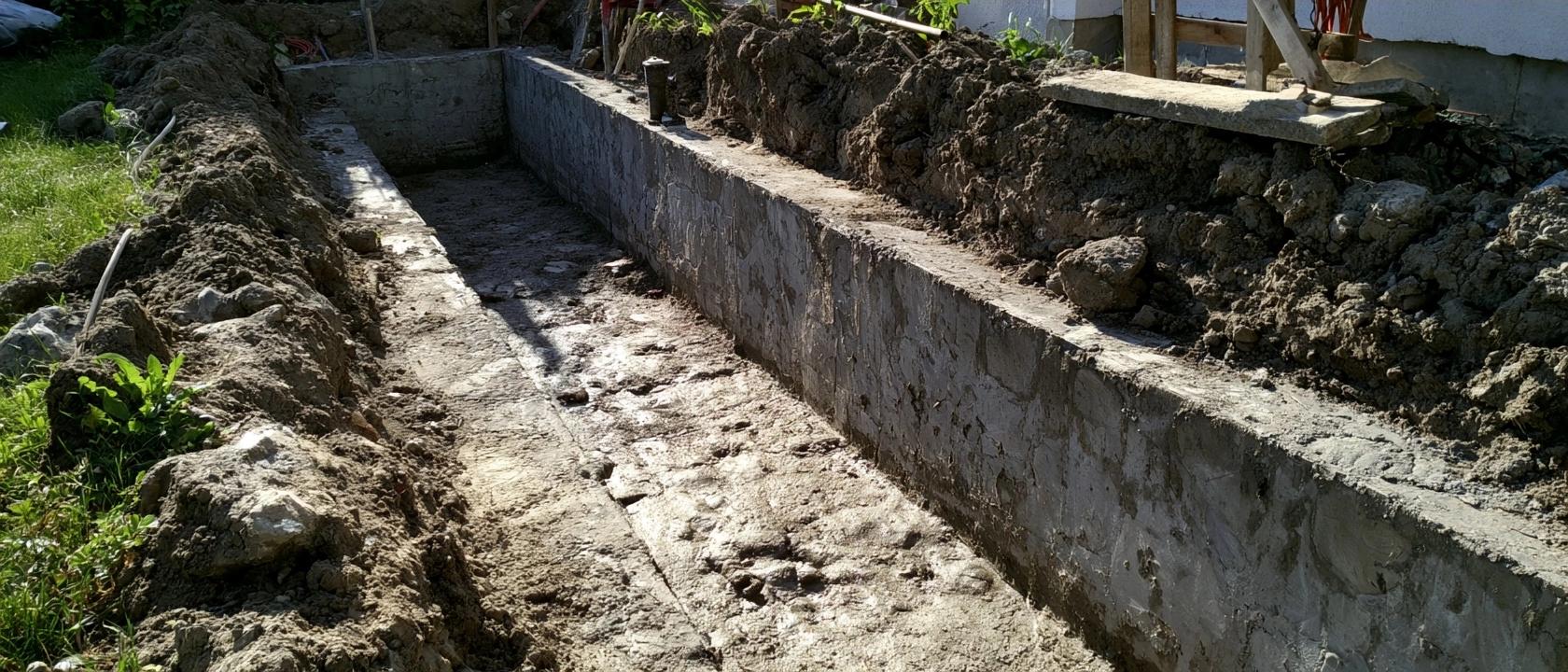

- Крок 1. Розкопування. Траншею копають по периметру будинку на потрібну глибину (до рівня укладання труби + 20–30 см на підсипку). Ширина — 0,6–0,8 м. Одночасно з копанням — збирання і вивезення ґрунту.
- Крок 2. Гідроізоляція і мембрана. Якщо поєднують із зовнішньою гідроізоляцією — роблять її на цьому етапі. Поверх гідроізоляції кріплять профільну дренажну мембрану по всій висоті стіни.
- Крок 3. Геотекстиль і перший шар щебеню. На дно траншеї укладають геотекстиль із виходом на стіни (щоб повністю обгорнути щебеневу подушку). Засипають щебінь 15–20 см і вирівнюють із потрібним ухилом.
- Крок 4. Труба і кутові колодязі. Дренажну трубу укладають на щебінь. На всіх кутах будинку встановлюють оглядові колодязі, до яких підключають трубу з двох боків. Трубу підводять до накопичувального колодязя.
- Крок 5. Засипання щебенем і закриття геотекстилем. Трубу засипають щебенем до рівня 30–40 см від поверхні землі. Геотекстиль загортають зверху внахлест — щебінь повністю закритий з усіх сторін.
- Крок 6. Зворотна засипка ґрунтом. Верхні 30–40 см засипають піском або рідним ґрунтом і трамбують. Формують ухил відмостки від будинку.
Куди відводити зібрану воду
Варіанти відведення води з накопичувального колодязя:
- Самопливом за межі ділянки — якщо є ухил рельєфу і можливість прокласти трубу до кювету або канави за огорожею. Найдешевший і надійний варіант (немає насоса, який може зламатися)
- Дренажний насос із поплавцем — насос автоматично вмикається при підйомі рівня води у колодязі і відкачує в канаву або на поверхню ділянки подалі від будинку. Ціна насосу: 2 500–8 000 грн
- Фільтруючий колодязь — яма діаметром 1–1,5 м, заповнена великим щебенем. Вода поступово фільтрується у ґрунт нижче. Підходить тільки там, де нижче є піщані або супіщані шари
- Підключення до зливової каналізації — в містах, де є зливовий колектор на вулиці. Потребує погодження з водоканалом
Вартість пристінного дренажу будинку
Розрахунок для будинку 10×10 м (периметр 40 пог. м, глибина траншеї 2,0 м):
| Стаття | Кількість | Сума, грн |
|---|---|---|
| Розкопування (міні-екскаватор + ручна дочистка) | 40 пог. м | 15 000–25 000 |
| Дренажна труба Ø110 з геотекстилем | 45 пог. м | 3 000–4 000 |
| Щебінь (≈ 20 т) | 20 т | 12 000–18 000 |
| Геотекстиль (≈ 180 м²) | 180 м² | 2 700–4 500 |
| Оглядові колодязі (4 шт.) | 4 шт. | 3 200–6 000 |
| Накопичувальний колодязь | 1 шт. | 5 000–15 000 |
| Монтаж і зворотна засипка | 40 пог. м | 15 000–25 000 |
| Разом | 56 000–97 000 грн |
При одночасному монтажі пристінного дренажу і зовнішньої гідроізоляції фундаменту (а розкопування вже зроблено) — витрати на дренаж становлять тільки матеріали і монтаж труби, що на 20–30% дешевше окремого замовлення.
