Поверхневий дренаж ділянки: лотки, схеми та монтаж

Поверхневий дренаж ділянки — найшвидший і найдешевший спосіб відвести зливові та талі води з майданчиків, доріжок і відмостки будинку. Система лотків збирає воду з поверхні і направляє її до колектора або за межі ділянки ще до того, як вода встигне вбратися у ґрунт або накопичитися калюжами. На відміну від закритого трубного дренажу, поверхневий монтується в один день і не потребує глибоких земляних робіт.

Де встановлюють поверхневий дренаж

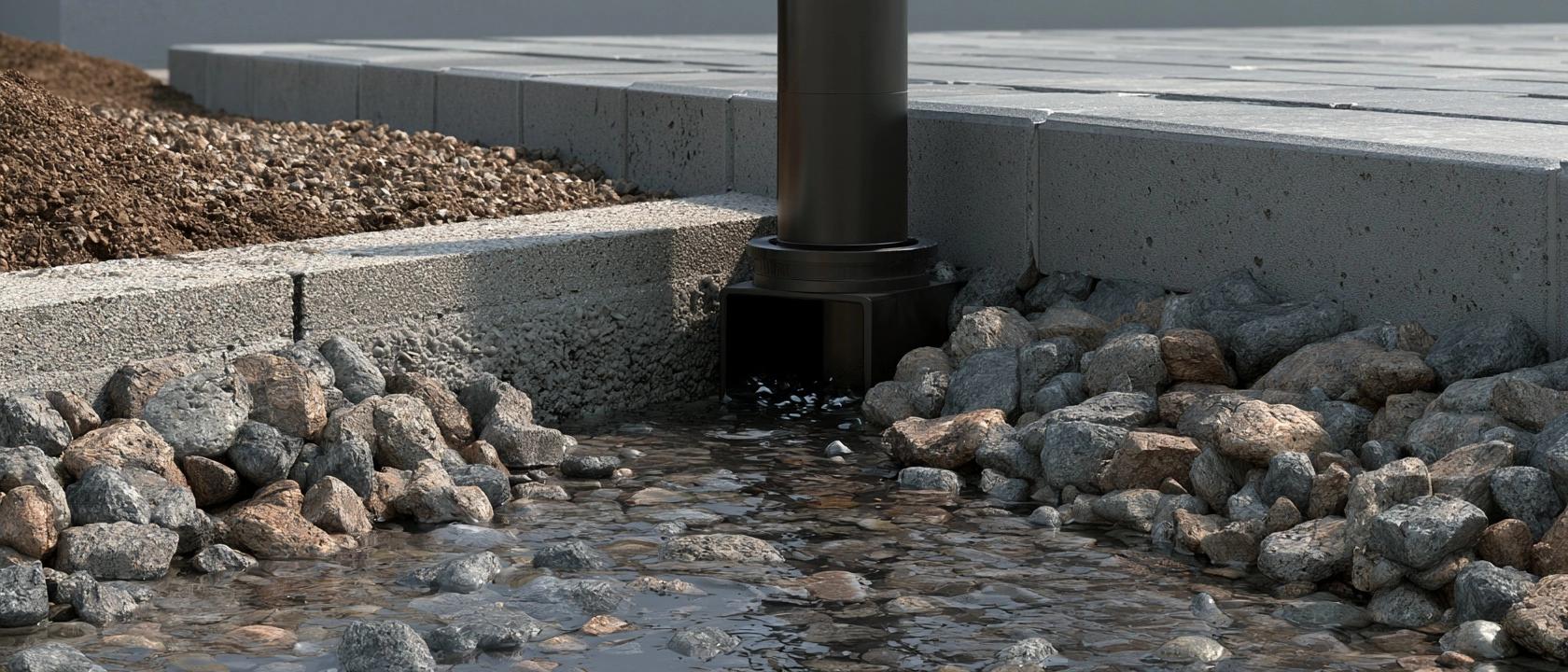

• Навколо будинку — лоток уздовж відмостки збирає воду, яка стікає з даху (якщо немає водостоків або вони переповнені) і від косих дощів
• Перед в'їздом у гараж — поперечний лоток-перехоплювач (пескоуловлювач) зупиняє воду, яка затікає під ворота
• Вздовж пішохідних доріжок — лотки з одного або двох боків доріжки запобігають розмиванню краю і стоянню калюж на покритті
• На вхідному майданчику — перед порогом, де збирається вода з усіх напрямків
• У низинах рельєфу — там, де природний ухил збирає воду з декількох площ

Типи лотків для поверхневого дренажу

Пластикові лотки (ПВХ і ПНД)

Найпопулярніший варіант для приватного будівництва. Легкі, корозієстійкі, швидко монтуються на пісчаній або бетонній підготовці. Поставляються секціями по 0,5 або 1 м з різними видами ґрат (пластик, оцинковка, нержавіюча сталь, чавун). Пропускна здатність — від 3 до 25 л/сек залежно від ширини лотку.

Ціна: 200–600 грн/пог.м (лоток + ґрата). Клас навантаження А15 — пішохідна зона, В125 — легкові авто, С250 — вантажівки.

Бетонні лотки

Важчі і довговічніші. Застосовують там, де є ризик механічного пошкодження або вимиву пластику: на в'їздах для вантажного транспорту, у промислових зонах. Клас навантаження — С250 і вище. Монтаж складніший (важкі секції), але термін служби — 40–50 років. Ціна: 350–900 грн/пог.м.

Щілинні (вузькі) лотки

Лоток із вузькою щілиною у покритті — виглядає як тонка лінія у мощенні. Поверхня не порушується видимими ґратами. Застосовують у парадних зонах, на теракотовій плитці або природному камені. Ціна вища — від 500 грн/пог.м.

Схема поверхневого дренажу: як спланувати систему

Перед монтажем накресліть схему ділянки і визначте:

• Водозбірні зони — звідки надходить найбільше зливових вод (дах, тверді майданчики, схил)
• Низинні точки — куди вода природно стікає. Там встановлюють пескоуловлювачі або збірні колодязі
• Траси лотків — вздовж доріжок, відмостки, краю в'їзду. Лотки завжди прокладають у бік загального ухилу рельєфу
• Кінцева точка — куди відводиться зібрана вода: дренажний колодязь, канава за огорожею, підключення до зливової каналізації

Мінімальний ухил лотку — 3–5 мм на пог.м (0,3–0,5%). При ухилі менше 0,3% вода буде застоюватися і замулюватися. Якщо рельєф рівний — ухил створюють штучно при монтажі (поглиблення лотку з кожним метром).

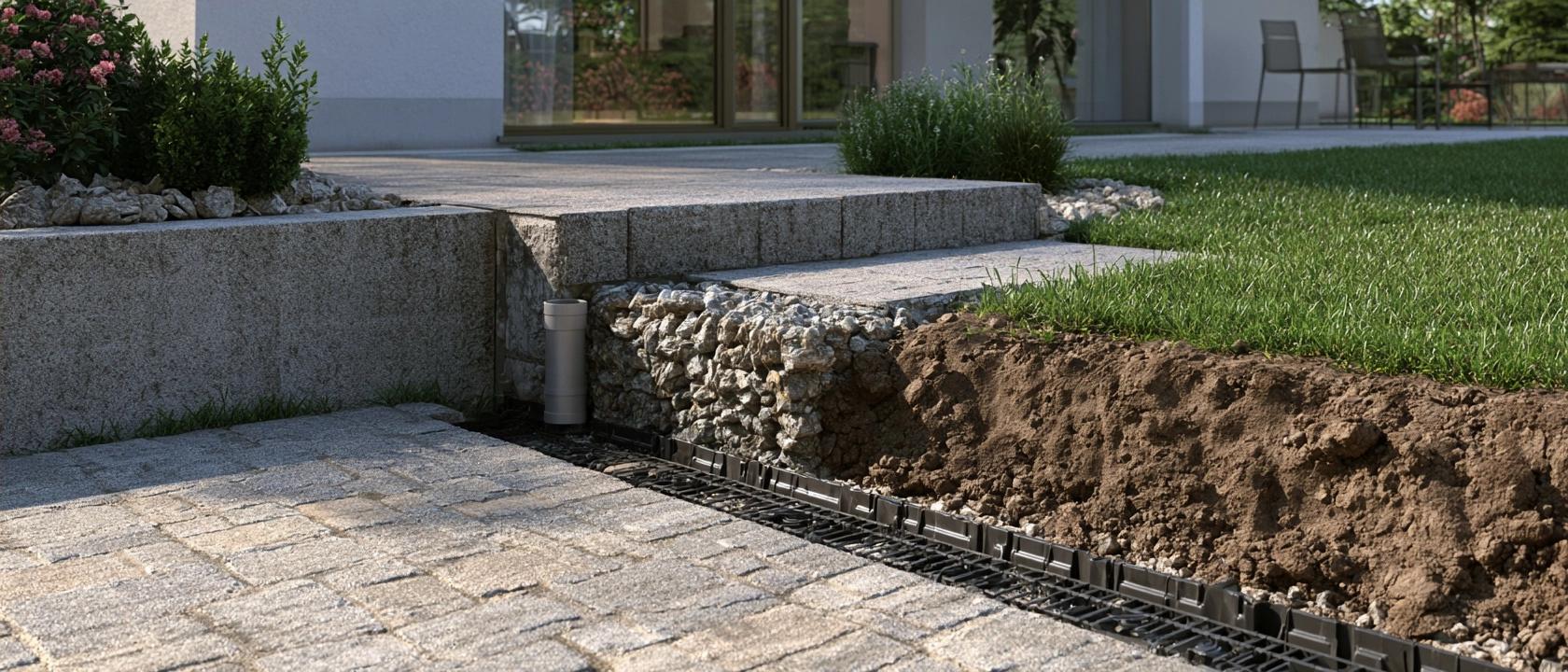

Монтаж лотків поверхневого дренажу: покрокова технологія

• Крок 1. Розмітка і розкопування. Вирізають паз у покритті (болгаркою або нарізчиком) або копають траншею під майбутнє покриття. Ширина — на 5–10 см ширша за лоток, глибина — за розміром лотку плюс 5–10 см на бетонну підготовку.
• Крок 2. Бетонна підготовка. На дно траншеї укладають бетон В10–В15 завтовшки 5–10 см. Одразу витримують потрібний ухил (контролюють рівнем). Бетон повинен схопитися 24–48 годин до встановлення лотків.

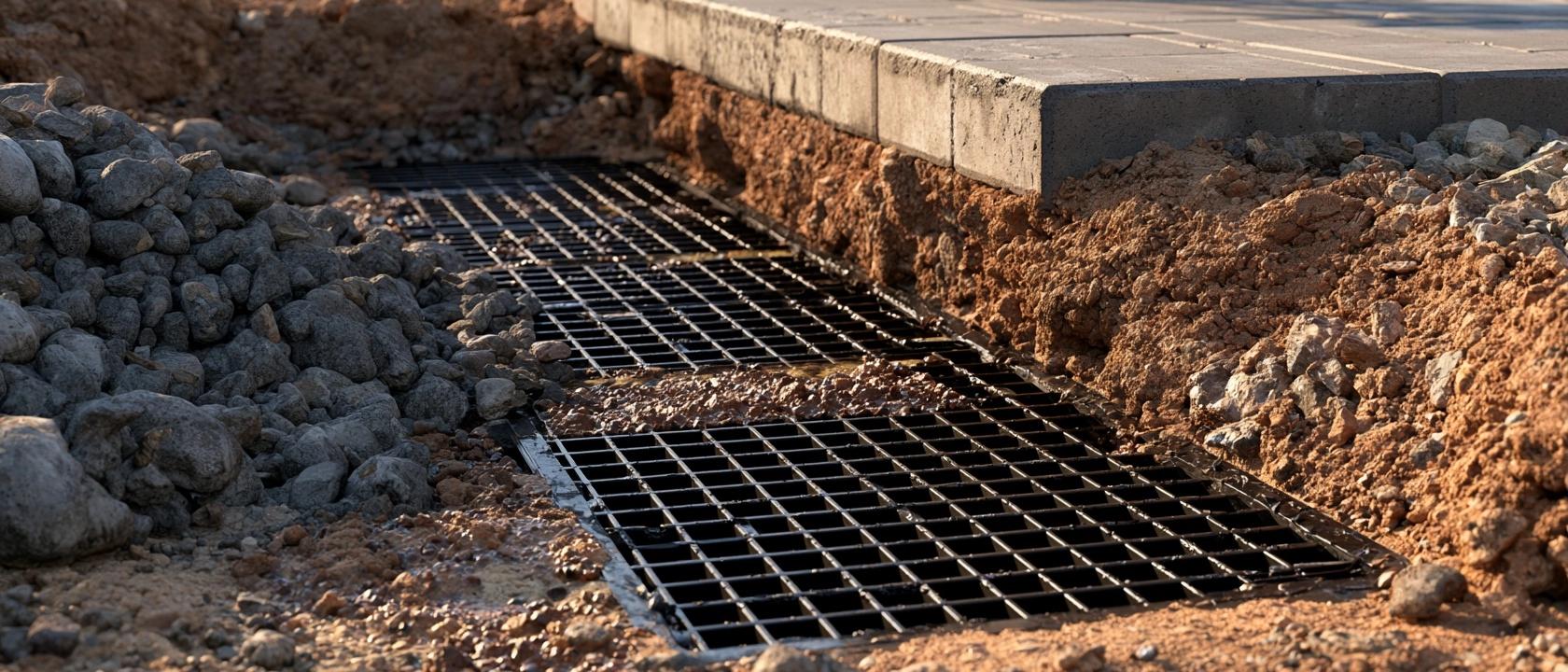

• Крок 3. Встановлення лотків. Лотки встановлюють на бетонну підготовку в ряд, стикуючи торцями. Регулюють ухил підкладками. Торці крайніх секцій закривають заглушками.
• Крок 4. Бетонування боків. Простір між лотком і стінками траншеї заповнюють бетоном В15. Це фіксує лоток і запобігає зміщенню при навантаженні. Верхній рівень лотку — на 3–5 мм нижче від рівня покриття, щоб вода стікала у лоток, а не через нього.
• Крок 5. Підключення до колектора. Наприкінці лінії лотків встановлюють пескоуловлювач (осаджувальна камера) — він затримує пісок і сміття перед надходженням у колектор. З пескоуловлювача труба Ø110 мм веде до дренажного колодязя або за межі ділянки.
• Крок 6. Укладання ґрат. Ґрати знімні — вони захищають лоток від великого сміття і є частиною покриття. Клас навантаження ґрати повинен відповідати призначенню зони.

Обслуговування поверхневого дренажу

Поверхневий дренаж потребує регулярного очищення — частіше, ніж закритий трубний, бо він безпосередньо приймає листя, бруд і пісок:

• Щомісяця (в активний сезон): підняти ґрати і очистити лоток від листя і осаду щіткою або пилососом
• Щосезонно: прочистити пескоуловлювач і перевірити прохідність відвідної труби
• Щорічно: перевірити цілісність ґрат і кріплень, замінити пошкоджені секції

Вартість поверхневого дренажу

При самостійному монтажі (матеріали + оренда нарізчика) вартість знижується на 40–50% відносно замовлення «під ключ». Поверхневий дренаж — один з небагатьох видів дренажних робіт, де самостійний монтаж цілком реальний навіть без спеціальних навичок.
